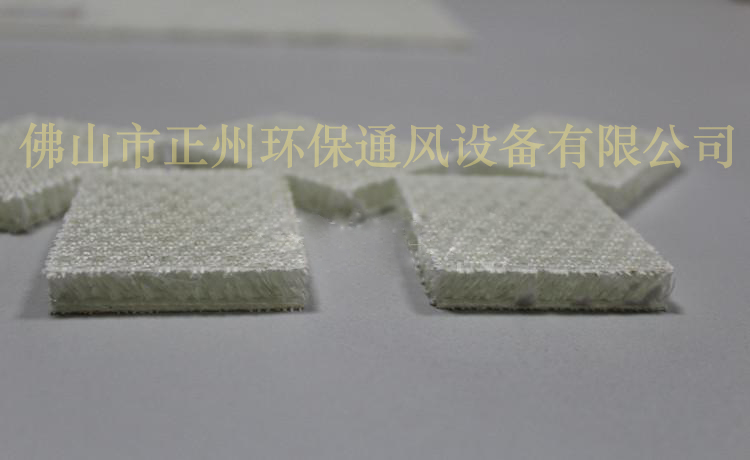

玻璃鋼（FRP）材質：玻璃鋼（FRP）亦稱作GRP，即纖維強化塑料，玻璃鋼的含義就是指玻璃纖維作增強材料、合成樹脂作粘結劑的增強塑料，國外稱玻璃纖維增強塑料。由于所使用的樹脂品種不同，因此有聚酯玻璃鋼、環氧玻璃鋼、酚醛玻璃鋼之稱。質輕而硬，不導電，機械強度高，回收利用少，耐腐蝕。可以代替鋼材制造機器零件和汽車、船舶外殼等。
采用玻璃鋼復合材料的概念是指一種材料不能滿足使用要求，需要由兩種或兩種以上的材料復合在一起，組成另一種能滿足人們要求的材料，即復合材料。例如，單一種玻璃纖維，雖然強度很高，但纖維間是松散的，只能承受拉力，不能承受彎曲、剪切和壓應力，還不易做成固定的幾何形狀，是松軟體。如果用合成樹脂把它們粘合在一起，可以做成各種具有固定形狀的堅硬制品，既能承受拉應力，又可承受彎曲、壓縮和剪切應力。這就組成了玻璃纖維增強的塑料基復合材料。由于其強度相當于鋼材，又含有玻璃組分，也具有玻璃那樣的色澤、形體、耐腐蝕、電絕緣、隔熱等性能，象玻璃那樣，歷史上形成了這個通俗易懂的名稱“玻璃鋼”，這個名詞是由原國家建筑材料工業部部長賴際發同志于1958年提出的，由建材系統擴至全國。隨著我國玻璃鋼事業的發展，作為塑料基的增強材料，已由玻璃纖維擴大到碳纖維、硼纖維、芳綸纖維、氧化鋁纖維和碳化硅纖維等，無疑地，這些新型纖維制成的增強塑料，是一些高性能的纖維增強復合材料，再用玻璃鋼這個俗稱就無法概括了。考慮到歷史的由來和發展，通常復合材料，這樣一個名稱就較周到了。
優點
輕質高強
相對密度在1.5~2.0之間，只有碳鋼的1/4~1/5，可是拉伸強度卻接近，甚至超過碳素鋼，而比強度可以與高等合金鋼相比。因此，在航空、火箭、宇宙飛行器、高壓容器以及在其他需要減輕自重的制品應用中，都具有卓絕成效。某些環氧FRP的拉伸、彎曲和壓縮強度均能達到400Mpa以上。
耐腐蝕
FRP是良好的耐腐材料，對大氣、水和一般濃度的酸、堿、鹽以及多種油類和溶劑都有較好的抵抗能力。已應用到化工防腐的各個方面，正在取代碳鋼、不銹鋼、木材、有色金屬等。
電性能好
是優良的絕緣材料，用來制造絕緣體。高頻下仍能保護良好介電性。微波透過性良好，已廣泛用于雷達天線罩。
熱性能良好
F
RP熱導率低，室溫下為1.25~1.67kJ/（m·h·K），只有金屬的1/100~1/1000，是優良的絕熱材料。在瞬時高溫情況下，是理想的熱防護和耐燒蝕材料，能保護宇宙飛行器在2000℃以上承受高速氣流的沖刷。
可設計性好
1）可以根據需要，靈活地設計出各種結構產品，來滿足使用要求，可以使產品有很好的整體性。
2）可以充分選擇材料來滿足產品的性能，如：可以設計出耐腐的，耐瞬時高溫的、產品某方向上有特別高強度的、介電性好的，等等。
3）可以根據產品的形狀、技術要求、用途及數量來靈活地選擇成型工藝。
4）工藝簡單，可以一次成型，經濟效果突出，尤其對形狀復雜、不易成型的數量少的產品，更突出它的工藝優越性。
缺點
彈性模量低
FRP的彈性模量比木材大兩倍，但比鋼（E=2.1E5）小10倍，因此在產品結構中常感到剛性不足，容易變形。 可以做成薄殼結構、夾層結構，也可通過高模量纖維或者做加強筋等形式來彌補。 長期耐溫性差 一般FRP不能在高溫下長期使用，通用聚酯FRP在50℃以上強度就明顯下降，一般只在100℃以下使用；通用型環氧FRP在60℃以上，強度有明顯下降。但可以選擇耐高溫樹脂，使長期工作溫度在200~300℃是可能的。
老化現象
老化現象是塑料的共同缺陷，FRP也不例外，在紫外線、風沙雨雪、化學介質、機械應力等作用下容易導致性能下降。
剪切強度低
層間剪切強度是靠樹脂來承擔的，所以很低。可以通過選擇工藝、使用偶聯劑等方法來提高層間粘結力，較為主要的是在產品設計時，盡量避免使層間受剪。
生產方法
基本上分兩大類，即濕法接觸型和干法加壓成型。如按工藝特點來分，有手糊成型、層壓成型、RTM法、擠拉法、模壓成型、纏繞成型等。手糊成型又包括手糊法、袋壓法、噴射法、濕糊低壓法和無模手糊法。
目前世界上使用繁多的成型方法有以下四種。
①手糊法：主要使用國家有挪威、日本、英國、丹麥等。
②噴射法：主要使用國家有瑞典、美國、挪威等。
③模壓法：主要使用國家有德國等。
④RTM法（樹脂傳遞模塑）：主要使用國家有歐美各國、日本。 還有：纖維纏繞成型法、拉擠成型法和熱壓灌成型法等等。
我國有百分之九十以上的FRP產品是手糊法生產的，其他有模壓法、纏繞法、層壓法等。日本的手糊法仍占百分之五十。從世界各國來看，手糊法仍占相當比重，說明它仍有生命力。手糊法的特點是用濕態樹脂成型，設備簡單，費用少，一次能糊10m以上的整體產品。缺點是機械化程度低，生產周期長，質量不穩定。我國從國外引進了擠拉、噴涂、纏繞等工藝設備，隨著FRP工業的發展，新的工藝方法將會不斷出現。
189-2315-4326
首頁
